Cách Tính Dây Curoa Chính Xác: Công Thức, Bảng Quy Đổi & Mẹo Đo Thực Tế



Ví dụ tính chiều dài thực tế:

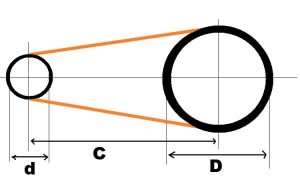

Thông số hệ thống:

• Khoảng cách trục: C = 800 mm
• Đường kính puly nhỏ: d = 70 mm
• Đường kính puly lớn: D = 370 mm

Áp dụng công thức: Li = 2×800 + 3,14(370+70) / 2 + (370-70)² / (4×800) ≈ 2.319 mm

Quy đổi sang mã dây tiêu chuẩn:

Với dây bản B: Lw ≈ Li + 40 mm  = 2.319 + 40 = 2.359 mm ≈ 92,9 inch

Chọn mã dây gần nhất: B93 (93 inch ≈ 2.362 mm)  → Đây là kích thước gần nhất trong dải tiêu chuẩn, đảm bảo lắp vừa và hoạt động ổn định

⚠️ Lưu ý quan trọng

• Luôn chọn size gần nhất trong bảng tiêu chuẩn, không dùng số lẻ

• Dây có chiều dài lớn (B100, C150, D200…): sai số cho phép ±1 inch nếu có tăng đơ

• Hệ tải nặng hoặc yêu cầu chính xác cao → chọn đúng size tiêu chuẩn

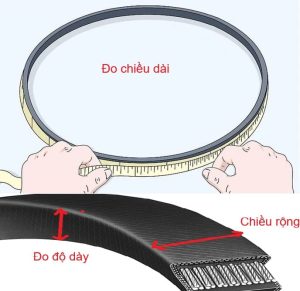

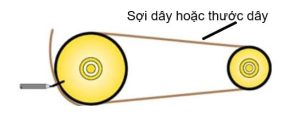

Lưu ý: Phương pháp này có sai số ±10–20mm, phù hợp khi thay dây nhanh, không yêu cầu độ chính xác tuyệt đối. Nên chọn size tiêu chuẩn gần nhất (±1 size)

Cách tính dây curoa bản A, B, C & tra kích thước tiết diện

Mỗi loại dây curoa thang có kích thước tiết diện khác nhau. Cần xác định đúng bản dây trước khi tra mã.

Bản dây	Rộng lưng	Dày	Mã dây (ví dụ)
A	~13mm	~8mm	A100 = dài 100 inch (~2.540 mm)
B	~17mm	~11mm	B93, B75…
C	~22mm	~14mm	Dùng cho hệ tải nặng

⚠️ Lưu ý khi chọn bản dây

• Bản dây phải khớp chính xác với rãnh puly hiện có, không được thay thế sai bản (ví dụ: dùng B thay cho C), dù chiều dài tương đương
• Tiết diện không đúng → dây không nằm đúng vị trí trong rãnh puly, Dễ gây trượt, mòn nhanh cạnh dây và puly; Nguy cơ đứt dây ở tốc độ cao hoặc khi tải lớn

3 yếu tố cần xác định khi tính dây curoa:

1. Bản dây (A, B, C, SPZ, SPA, SPB, SPC…)

2. Chiều dài (inch hoặc mm)

3. Tiêu chuẩn (Classical hay Narrow V-Belt)

Cách tính số răng dây curoa răng (Timing Belt)

Với dây đai răng, cách tính dây curoa không như dây thang, mà tập trung vào bước răng (pitch) và số răng để đảm bảo truyền động đồng bộ, không trượt.

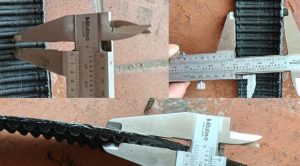

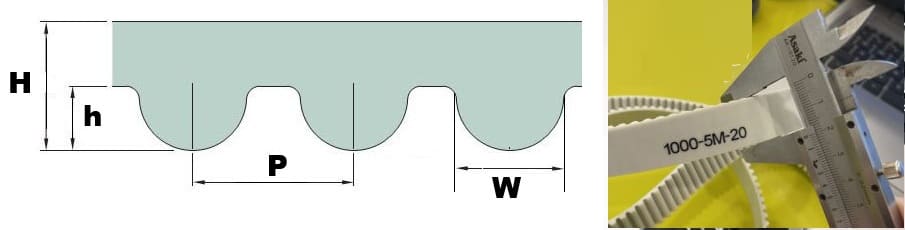

Các bước xác định thông số dây curoa răng:

1. Đo bước răng (pitch): khoảng cách từ tâm răng này đến tâm răng kế tiếp

2. Tính số răng: Số răng = Lp / bước răng

3. Đo bản rộng (width): ảnh hưởng trực tiếp đến khả năng tải (mm)

4. Xác định dạng răng:

   • Răng tròn hệ mét: HTD (3M, 5M, 8M, 14M)

   • Răng hình thang hệ inch: XL, L, H, XH, XXH



⚠️ Lưu ý:

• Lp là chiều dài bước (pitch length), không phải Li
• Nếu dây cũ bị giãn → số đo sai → nên đếm trực tiếp số răng
• Không thể dùng công thức dây thang để tính dây răng
• Luôn xác định đủ 3 yếu tố: Bước răng, số răng (hoặc Lp), bản rộng

Ví dụ thực tế: Dây răng HTD 5M, chiều dài 500mm, bản rộng 15mm→ Số răng = 500 ÷ 5 = 100 răng→Mã dây tiêu chuẩn: HTD 5M-500-15

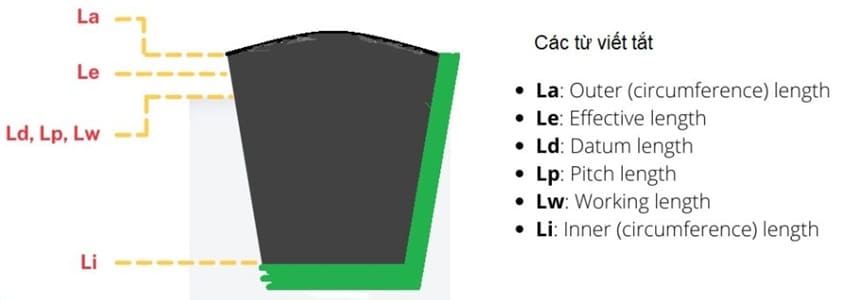

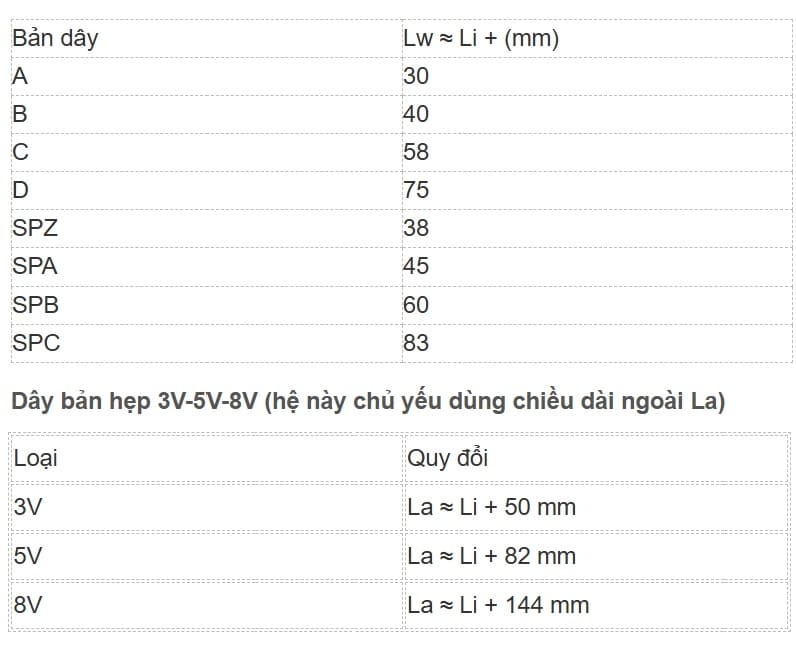

Bảng quy đổi dây curoa: Lw (Lp), Li, La cho các bản dây phổ biến

Tại Việt Nam, các dòng dây curoa như A, B, C, D, E (Classical) và SPZ, SPA, SPB, SPC (Narrow V-Belt) từ Bando, Mitsuboshi, Gates, Sanwu sử dụng các hệ ký hiệu khác nhau. Sau khi tính Li, bạn cần quy đổi sang Lw/Lp để chọn đúng mã dây.

• Hệ dây Classical

Bản dây	Z	A	B	C	D
Công thức	Lw = Li + 22	+30	+40	+58	+75

• 📌 Hệ dây SP

Bản dây	SPZ	SPA	SPB	SPC
Công thức	Lw = Li + 37	+45	+66	+83

• 📌 Hệ dây 3V – 5V – 8V

Bản dây	3V	5V	8V
Công thức	La = Li + 50	+82	+144

Ví dụ áp dụng bảng quy đổi dây curoa

Dây bản A: Li = 1.240 mm → Lw = 1.240 + 30 = 1.270 mm → ≈ 50 inch → Mã dây: A50

Dây bản B: Li = 2.319 mm → Lw = 2.319 + 40 = 2.359 mm → ≈ 93 inch → Mã dây: B93

Dây SPB: Li = 1.950 mm → Lw = 1.950 + 66 = 2.016 mm → Chọn mã tiêu chuẩn gần nhất: SPB 2000

Vì dây SP dùng hệ mm, nên sẽ làm tròn về các size chuẩn như 2000, 2120, 2240…

Lưu ý khi tính toán & lắp đặt dây curoa

Dự phòng khoảng điều chỉnh (tăng đơ): Nên thiết kế khoảng điều chỉnh puly khoảng 1–2% chiều dài dây để dễ lắp đặt và căn chỉnh độ căng sau khi tính chiều dài dây curoa.

Kiểm tra độ căng định kỳ: Dây curoa sẽ giãn sau thời gian vận hành. Nên kiểm tra lại độ căng mỗi 3–6 tháng (tùy tải và môi trường).
→ Dây quá trùng gây trượt, sinh nhiệt
→ Dây quá căng gây hỏng vòng bi, giảm tuổi thọ hệ thống

• Thống nhất đơn vị khi áp dụng công thức tính, dùng cùng đơn vị inch hoặc mm
• Kiểm tra độ đồng tâm puly, hai puly phải nằm trên cùng một mặt phẳng. Puly lệch tâm sẽ làm dây bị xoắn, mòn cạnh nhanh và dễ đứt sớm
• Làm tròn theo catalogue tiêu chuẩn: Sau khi tính chiều dài dây curoa, cần làm tròn về mã dây tiêu chuẩn gần nhất. Không dùng dây dài hơn kết quả tính quá 2%, vì sẽ không thể căng đủ dù đã tăng đơ hết hành trình
• Không lắp dây mới vào puly đã mòn rãnh
• Không sử dụng trộn dây cũ và dây mới trong cùng bộ truyền nhiều sợi

Checklist cách tính dây curoa đúng chuẩn trước khi đặt hàng

Hoàn thành đầy đủ các bước dưới đây trước khi đặt mua để đảm bảo không sai mã:

✅ Checklist Tính & Chọn mã dây curoa

☐ Đo khoảng cách tâm hai trục puly (C) – đơn vị mm
☐ Đo đường kính hai puly D và d
☐ Xác định đúng bản dây (A, B, C, SPZ, SPA, SPB…) theo rãnh puly
☐ Áp dụng công thức để tính chiều dài dây curoa (Li)
☐ Tra bảng quy đổi để xác định Lw/Lp tương ứng
☐ Quy đổi sang inch nếu dây thuộc hệ inch (÷ 25,4)
☐ Làm tròn về mã tiêu chuẩn gần nhất (không chọn dây dài hơn >2%)
☐ Kiểm tra tình trạng puly (mòn, lệch, sai rãnh) trước khi lắp
☐ Xác định số sợi dây (nếu chạy song song)

Chưa chắc chắn về kết quả tính toán?

Hãy gửi thông số D, d và C qua Zalo 0888 49 6272, đội ngũ kỹ thuật sẽ hỗ trợ kiểm tra và áp dụng cách tính dây curoa chính xác trong vòng 10 phút, kèm báo giá dây curoa chính hãng phù hợp.

🌐 daycuroacongnghiep.com

📍 1288 Kha Vạn Cân, Linh Xuân, TP.HCM

📍345 Lĩnh Nam, Vĩnh Hưng, Hà Nội

📞 Hotline/Zalo: 0888 49 6272

Kết Luận

Việc nắm vững cách tính dây curoa — từ công thức tính chiều dài, phương pháp đo thực tế đến bảng quy đổi Lw cho từng bản dây (A, B, C, SPZ, SPA, SPB, SPC) — giúp bạn chủ động lựa chọn đúng mã dây ngay từ đầu, tránh sai sót gây lãng phí chi phí và thời gian thay thế.

Khi hiểu rõ cách đọc thông số và hệ tiêu chuẩn, bạn không chỉ đảm bảo hệ thống vận hành ổn định mà còn tối ưu tuổi thọ thiết bị và hiệu suất truyền động. Với các trường hợp phức tạp như thiết kế hệ thống mới hoặc tra mã dây đặc chủng, bạn nên liên hệ kỹ thuật để được hỗ trợ tính toán chính xác, tránh rủi ro chọn sai dây.

Câu Hỏi Thường Gặp (FAQ)

Cách tính dây curoa khi không biết chính xác đường kính puly?

Dùng thước đo đường kính ngoài puly, sau đó trừ đi độ sâu rãnh × 2 để ra đường kính tại đáy rãnh. Với puly đang gắn trên trục, có thể dùng thước dây đo chu vi ngoài puly rồi chia cho 3,14 để ra đường kính xấp xỉ.

Lỗi sai phổ biến nhất khi tính dây curoa là gì?

• Nhầm đơn vị (mm ↔ cm ↔ inch) khi áp dụng công thức
• Dùng sai đường kính puly (đường kính ngoài thay vì đường kính làm việc)
• Không cộng hệ số quy đổi Lw khi tra bảng, dẫn đến chọn dây ngắn hơn thực tế

Công thức tính dây curoa có áp dụng cho dây PU không?

Có. Công thức: Li = 2C + π(D + d)/2 + (D – d)² / (4C) áp dụng cho cả dây đai thang và dây đai dẹt. Riêng với dây răng PU, sau khi tính được Li, cần quy đổi sang số răng (Li ÷ bước răng) và chọn mã theo tiêu chuẩn gần nhất.

💡 Mẹo chuyên gia:
Luôn đối chiếu kết quả tính toán với catalogue của hãng (Bando, Gates, Mitsuboshi…) để đảm bảo chọn đúng mã tiêu chuẩn, đặc biệt với hệ inch và các dòng dây công suất cao.

---
