Trong cơ khí truyền động, việc lựa chọn sai chủng loại dây curoa không chỉ làm giảm hiệu suất máy mà còn là nguyên nhân hàng đầu gây hư hỏng puly, vòng bi hoặc dây bị đứt đột ngột khiến dây chuyền sản xuất phải dừng hoạt động. Trên thị trường các loại dây curoa rất đa dạng với hàng ngàn mã hàng khác nhau, từ dây curoa hình thang cổ điển đến dây curoa răng đồng bộ cao cấp.
Bài viết giúp bạn phân biệt rõ từng dòng dây đai ứng dụng trong dân dụng, công nghiệp nặng để bạn đưa ra quyết định mua hàng chính xác và tiết kiệm chi phí nhất.
Phân loại theo thành phần cấu tạo, gồm 2 loại phổ biến là dây curoa cao su và dây curoa PU
Dây Curoa Cao Su
1). Dây đai thang cổ điển (Classical V-Belts)
Đây là dòng dây truyền động ma sát phổ biến nhất hiện nay. Tiết diện hình thang giúp dây bám chặt vào rãnh puly, tạo ra lực kéo lớn.
Bao gồm dây curoa bản A, Fm, bản B, dây curoa bản C, bản D và E. Có tiết diện hình thang, được sử dụng nhiều trong đời sống như dùng cho máy kéo, máy bơm nước, máy cưa gỗ, máy giặt, máy nghiền đá…
Dây thang cổ điển được lựa chọn trong các ứng dụng có yêu cầu tải nhẹ đến trung bình, hoặc nơi có không gian truyền động đủ lớn để bố trí nhiều sợi song song. Đây là lựa chọn kinh tế nhất trong tất cả các loại dây đai truyền động.
2). Dây curoa RECMF
- Có kích thước tiết diện ngang tương đương với dây thang trơn cổ điển, nên có thể thay thế cho dây trơn cổ điển bản Fm, A, B, C tương ứng
- Có độ bám dính tốt hơn và ít sinh nhiệt khi hoạt động. Chúng thường có giá bán cao hơn so với dây trơn thường.
Nhờ mặt cắt có răng cưa cạnh thô, dây RECMF giúp tản nhiệt tốt hơn trong môi trường nhiệt độ cao, lý tưởng cho ô tô, máy gặt đập liên hợp, quạt công nghiệp.

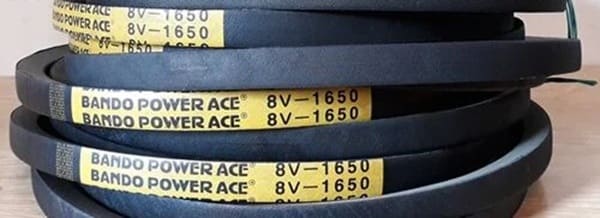

3). Dây curoa thang hẹp 3V, 5V, 8V, và SPZ, SPA, SPB, SPC
- Tiết diện ngang hình nêm, truyền tải công suất cao, không gian làm việc của bộ phận truyền động nhỏ hơn.
- Có kết cấu dây cải tiến và vị trí đặt dây tối ưu khi so sánh với đai chữ V truyền thống. Khả năng truyền công suất cao hơn so với đai chữ V có cùng kích thước.
- Tiết diện hình nêm mang lại mức độ hỗ trợ cao hơn so với đai chữ V cổ điển. Điều này có nghĩa cần ít dây đai hơn để truyền tải cùng một công suất.
- Có thể truyền công suất gấp 2-3 lần so với dây trơn cổ điển trong cùng một không gian truyền động.
- Dây curoa SPA, SPB, SPC, SPZ có chu vi tính theo hệ mét, áp dụng tiêu chuẩn ISO4183 của các nước châu Âu như Anh và Pháp.
- Dây curoa 3V, 5V, 8V có chu vi tính theo hệ inch, áp dụng tiêu chuẩn RMA của Hoa Kỳ, được sử dụng ở Hoa Kỳ, Nhật Bản và các nước châu Mỹ.
- Dây SPZ có kích thước tiết diện ngang tương đương 3V, dây SPB tương đương 5V.
Khi chọn dây curoa thang hẹp, kỹ sư cần xác định rõ tiêu chuẩn hệ mét hay hệ inch đang được áp dụng cho máy móc, vì đây là nguyên nhân phổ biến gây sai mã khi đặt mua phụ tùng thay thế.
4). Dây thang hẹp có răng (XPA, XPB, 3VX, 5VX, XPC)
- XPA có kích thước tiết diện ngang tương đương SPA
- Dây curoa XPB tương đương SPB
- XPC tương đương SPC
- 3VX tương đương 3V
- 5VX tương đương 5V
Dòng dây thang hẹp có răng phù hợp cho các bộ truyền tốc độ cao hoặc khi puly có đường kính nhỏ, nơi dây trơn dễ bị nứt gãy do mỏi uốn lặp lại. Đây là lựa chọn tối ưu để nâng cấp từ dây thang hẹp thông thường mà không cần thay đổi puly
5). Dây curoa biến tốc 1422V, 1922V, 2322V
- Là loại dây curoa răng có chiều rộng lớn hơn các loại dây curoa cổ điến, được sử dụng trong các loại máy móc yêu cầu tốc độ tăng tốc lớn.
- Dây curoa biến tốc phổ biến là 1422V, 1922V, 2322V.
Dây curoa biến tốc hoạt động với các puly có độ mở điều chỉnh được, cho phép thay đổi tốc độ vô cấp mà không cần dừng máy — ứng dụng phổ biến trong máy tiện, máy phay và băng tải công nghiệp.

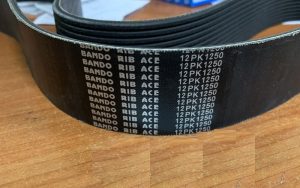

6). Dây curoa rãnh dọc PK, PJ, PL Poly-V
- Dây curoa rãnh dọc còn được gọi là dây curoa bẹ, bao gồm các loại dây PK, PJ, PL, PH.
- Có các đường răng hình chữ v chạy dọc bên trong đai, cung cấp diện tích tiếp xúc lớn hơn, tăng lực ma sát giữa puly và dây đai.
- Kích thước nhỏ gọn lý tưởng cho các puly tốc độ cao bị giới hạn về không gian.
Dây curoa rãnh dọc PK là loại phổ biến nhất trong ngành ô tô (ví dụ: 6PK1210 dùng cho máy phát điện, điều hòa không khí). Ký hiệu dây curoa PK bao gồm số rãnh và chu vi tính bằng mm, rất dễ đọc thông số khi thay thế.
7). Các Loại Dây đai răng (dây curoa đồng bộ)
- Dây đai răng là loại dây đai truyền động có các răng cưa khớp hoàn toàn với rãnh của bánh răng (Puly), tạo ra cơ chế truyền động ăn khớp chính xác.
- Bao gồm các loại có răng hình vuông như XL, L, H, XH, XXH và loại răng hình tròn như dây curoa HTD 3M, 5M, 8M, 14M, và STD S3M, S5M, S8M, S14M.
Thông số kỹ thuật dây curoa răng bao gồm: bước răng (pitch), số răng, chiều rộng dây và vật liệu lõi thép. Khi cách đọc thông số dây curoa HTD 5M 500 15: bước răng 5mm, chu vi 500mm, rộng 15mm.
Dây curoa PU
Dây curoa PU để chỉ các loại dây có thành phần cấu tạo chủ yếu từ vật liệu PU, thường có màu trắng sữa đối với dây răng PU và màu xanh lá mạ, màu cam đối với dây PU tròn. Các thương hiệu dây roa PU phổ biến là Bando, Megadyne, Sundt…

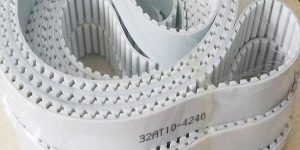

Dây curoa răng PU
Bao gồm các loại AT5, AT10, AT20, T5, T10, T20, XL, 5M, 8M…
- Đặc điểm: Phân loại theo kích thước và hình dạng răng.
- Ứng dụng: Máy móc thực phẩm, y tế, điện tử (yêu cầu không bụi).
Dây curoa răng PU với lõi thép không gỉ là lựa chọn hàng đầu cho phòng sạch (clean room) và dây chuyền đóng gói thực phẩm, vì không gây nhiễm bẩn sản phẩm và dễ vệ sinh.
Dây curoa PU tròn
- Đặc điểm: Tiết diện tròn (đường kính 2mm, 5mm, 8mm, 15 mm…).
- Màu sắc: Xanh lá mạ, bề mặt nhẵn hoặc nhám.
- Ứng dụng: Băng chuyền nhẹ, máy đóng gói.
Các loại dây curoa khác (ít phổ biến hơn)
Ngoài các loại dây curoa đã liệt kê ở trên, còn một số loại ít phổ biến, sử dụng cho các ứng dụng đặc biệt khác như
- Dây đắp cao su: Dùng trong ứng dụng đặc thù.
- Dây lục giác: Sử dụng cho truyền động hai mặt.
- Dây thang ghép (Banded V-Belt): Là loại dây do nhiều dây ghép lại, có ưu điểm giảm rung, chịu tải lớn.
- Dây đai dẹt: Là loại dây curoa có tiết diện ngang hình chữ nhật, kích thước chiều rộng lớn hơn tương đối nhiều lần so với độ dày. đai dẹt thường được làm từ nylon và cao su
So sánh dây đai răng và dây đai thang: Nên dùng loại nào cho từng trường hợp?
Việc nhầm lẫn giữa hai loại này có thể gây lãng phí ngân sách vật tư lớn. Dưới đây là bảng so sánh giúp bạn lựa chọn:
| Tiêu chí | Dây đai thang (V-Belt) | Dây đai răng (Timing Belt) |
| Cơ chế truyền động | Ma sát cạnh (có thể trượt) | Khớp răng đồng bộ (không trượt) |
| Độ chính xác | Trung bình | Tuyệt đối |
| Tiếng ồn | Thấp | Cao hơn (do va chạm răng) |
| Bảo trì | Cần kiểm tra lực căng thường xuyên | Ít khi phải căn chỉnh lại |
| Ứng dụng | Máy nén khí, máy nghiền, bơm | Máy CNC, máy đóng gói, cánh tay robot |
Nguyên tắc đơn giản: nếu máy yêu cầu đồng bộ chính xác (trục cam, máy CNC, robot), dùng dây curoa răng. Nếu chỉ cần truyền lực đơn giản với chi phí thấp, dây curoa hình thang là đủ.
Phân loại dây curoa theo ứng dụng thực tế
3.1. Các loại dây curoa công nghiệp
Chiếm tỷ trọng lớn nhất, bao gồm dây đai răng tải nặng (14M) dùng cho nhà máy thép, xi măng và dây đai thang dùng cho các động cơ thông dụng.
3.2. Dây curoa ô tô
Dây curoa ô tô thường là các dòng dây PK (6PK, 7PK, 8PK) kéo máy phát, điều hòa và dây Cam (Timing Belt) đồng bộ trục khuỷu.
3.3. Dây curoa máy nông nghiệp
Đặc thù của ngành này là bụi bẩn và nhiệt độ cao. Do đó, các dòng dây RECMF (răng cưa cạnh thô) hoặc dây curoa bản vàng chịu nhiệt thường được ưu tiên cho máy gặt, máy cày (VD: Kubota, Yanmar).
Những lưu ý khi xem xét thông số các loại dây đai
Để tránh sai sót khi mua hàng, kỹ sư bảo trì cần lưu ý:
- Vật liệu: Cao su EPDM chịu nhiệt tốt hơn cao su tự nhiên. Nhựa PU lõi thép dùng tốt trong môi trường hóa chất/thực phẩm.
- Chu vi đai: Lưu ý sự khác biệt giữa chu vi ngoài (La), chu vi trong (Li) và chu vi trung bình (Ld).
- Bước răng: Tuyệt đối không dùng dây hệ Inch lắp vào puly hệ Metric dù nhìn bằng mắt thường có vẻ “vừa”.
Địa chỉ cung cấp dây curoa các loại uy tín toàn quốc
Giữa thị trường thật giả lẫn lộn, việc tìm được đơn vị cung cấp dây curoa các loại chính hãng là ưu tiên hàng đầu của các doanh nghiệp. Công ty TNHH Tâm Hồng Phúc tự hào là đối tác chiến lược của các thương hiệu hàng đầu như Bando (Nhật), Gates (Mỹ), Optibelt (Đức).
Tại sao nên chọn Tâm Hồng Phúc?
- Hàng sẵn kho: Đầy đủ từ dây đai thang truyền thống đến các mã dây curoa loại nhỏ đặc chủng.
- Tư vấn kỹ thuật: Đội ngũ am hiểu sâu về các loại dây curoa thông dụng, hỗ trợ tính toán lực căng và kiểm tra puly miễn phí.
- Giá thành: Báo giá dây curoa sỉ cho nhà máy, chiết khấu cao cho đơn hàng vật tư định kỳ.
Kết luận
Hiểu rõ các loại dây curoa không chỉ giúp máy móc vận hành mượt mà mà còn khẳng định trình độ chuyên môn của người làm kỹ thuật.
Khi nắm vững cách đọc thông số dây curoa và ký hiệu dây curoa của từng hệ tiêu chuẩn, bạn hoàn toàn có thể tối ưu chi phí bảo trì và kéo dài tuổi thọ toàn bộ hệ thống truyền động.
Bạn đang cần báo giá hoặc tư vấn mã dây đặc chủng? Liên hệ ngay với chúng tôi để được hỗ trợ 24/7!
- Website: daycuroacongnghiep.com
- Địa chỉ: 1288 Kha Vạn Cân, Thủ Đức, TP.HCM
- Hotline/Zalo: 0888 49 6272
CÂU HỎI THƯỜNG GẶP
- Q: Có bao nhiêu loại dây curoa chính hiện nay?
Có 4 loại chính dựa trên hình dạng tiết diện: Dây đai thang (V-Belt), Dây đai răng (Timing Belt), Dây curoa rãnh dọc (Ribbed Belt) và Dây đai dẹt (Flat Belt). - Q: Làm sao để biết xe ô tô dùng loại dây curoa nào?
Bạn có thể kiểm tra mã in trên lưng dây cũ (ví dụ 6PK1210) hoặc tra cứu theo đời xe. Thông thường xe hiện đại dùng dây rãnh dọc (PK) để kéo máy phát và điều hòa. - Q: Dây curoa răng PU và cao su loại nào tốt hơn?
Không có loại nào tốt hơn tuyệt đối. Dây PU lõi thép tốt hơn về độ sạch (phòng sạch) và kháng hóa chất. Dây cao su tốt hơn về khả năng tản nhiệt và giá thành kinh tế. - Q: Cách đọc thông số dây curoa như thế nào?Ví dụ ký hiệu dây curoa ‘5V 1000’: 5V = dây thang hẹp tiết diện 5V (hệ inch), 1000 = chu vi ngoài 100 inch. Ký hiệu ‘HTD 8M 720 30’: bước răng 8mm, chu vi 720mm, rộng 30mm. Nắm rõ hệ tiêu chuẩn (Metric hay Inch) là bước đầu tiên để đọc thông số chính xác
