Đai Thang Là Gì? Tìm Hiểu Chi Tiết Về Cấu Tạo, Ứng Dụng

Trong các hệ thống máy móc, đai thang (dây curoa bản V) đóng vai trò truyền dẫn mô-men xoắn từ động cơ đến các thiết bị công tác. Tuy nhiên, việc vận hành liên tục trong môi trường nhiệt độ cao, bụi bẩn dễ dẫn đến tình trạng trượt đai, nhanh đứt hoặc giãn dây nếu chọn sai chủng loại. Hiểu rõ về cấu tạo, thông số và cách lựa chọn dây đai thang chuẩn kỹ thuật không chỉ giúp máy móc vận hành êm ái mà còn tiết kiệm tối đa chi phí bảo trì cho doanh nghiệp.

Đai Thang Là Gì?

Đai thang (V-Belt) là loại dây đai truyền động có tiết diện hình thang cân. Nhờ thiết kế này, dây đai tạo ra lực ma sát cực lớn khi tiếp xúc với rãnh puly, giúp truyền tải công suất mạnh mẽ và ổn định. So với các loại dây đai dẹt, truyền động đai thang cho phép tỉ số truyền cao hơn và khả năng chống trượt tuyệt vời ngay cả khi vận tải nặng.

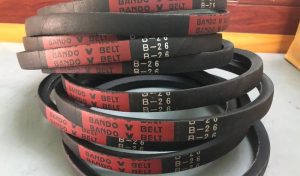

đai thang thương hiệu bando tại kho công ty tâm hồng phúc
Dây đai thang B26 thương hiệu Bando Nhật Bản

Cấu Tạo Đai Thang

Cấu tạo đai thang gồm các thành phần chính:

  • Lớp ngoài: Cao su tổng hợp (Neoprene, EPDM)  chống mài mòn và chịu nhiệt.
  • Lớp lõi: Sợi polyester hoặc Kevlar, tăng khả năng chịu lực kéo (theo bando.com).
  • Lớp vải bố: Bao bọc bề mặt, bảo vệ và tăng độ bền (theo optibelt.com).

Các Loại Đai Thang Phổ Biến

Để lựa chọn đúng loại đai, kỹ thuật viên cần nắm rõ các hệ tiêu chuẩn quốc tế như DIN 2215 hoặc ISO 4184.

Đai thang cổ điển (Classical V-Belts)

Đây là dòng dây curoa bản V phổ biến nhất trong các máy công cụ và nông nghiệp.

  • Đai thang bản A: Rộng 13mm, dày 8mm.
  • Đai thang bản B: Rộng 17mm, dày 11mm.
  • Đai thang bản C: Rộng 22mm, dày 14mm.
  • Bản D & E: Dùng cho các hệ thống máy hạng nặng, công suất cực lớn.

Đai thang răng (Cogged V-Belts)

Các mã như AX, BX, CX có thiết kế các răng cưa ở mặt dưới. Ưu điểm của đai thang răng là khả năng tản nhiệt cực nhanh, uốn linh hoạt qua puly đường kính nhỏ, giúp tăng tuổi thọ dây thêm 20-30%.

Đai thang hẹp (Narrow V-Belts)

Gồm các dòng SPA, SPB, SPC, 3V, 5V, 8V. Loại này được tối ưu để truyền tải công suất cao hơn trong một không gian lắp đặt nhỏ hẹp hơn so với đai cổ điển.

Thông Số Dây Đai Thang

Thông số dây đai thang theo tiêu chuẩn dây đai thang DIN 2215 và ISO 4184:

  • Bản A: Rộng 13mm, dày 8mm, góc 40°.
  • Bản B: Rộng 17mm, dày 11mm, góc 40°.
  • Bản C: Rộng 22mm, dày 14mm, góc 40°.
  • Nhiệt độ hoạt động: -35°C đến 80°C (theo Optibelt).
  • Chiều dài: Tính bằng inch hoặc mm (VD: B50 = 50 inch, A1230 = 1230 mm).

Ưu Điểm Của Đai Thang

Đai thang được ưa chuộng nhờ:

  • Truyền lực hiệu quả: Tiết diện hình thang tăng ma sát, giảm trượt (theo optibelt.com).
  • Dễ lắp đặt: Phù hợp cả truyền động ngang và dọc, không cần kỹ thuật cao (theo Gates).
  • Hấp thụ rung động: Giảm rung, bảo vệ máy móc (theo bando.com).
  • Chi phí thấp: Giá đai thang hợp lý hơn truyền động bằng xích hoặc bánh răng.
  • Bảo trì dễ dàng: Bảo dưỡng đai thang đơn giản, tiết kiệm thời gian.

Ứng Dụng Của  Truyền Động Đai

Ứng dụng đai thang trải rộng trong nhiều lĩnh vực:

  • Công nghiệp: Máy nén khí, máy phát điện (VD: Holcim).
  • Nông nghiệp: Máy bơm nước, máy gặt, máy kéo (VD: Kubota).
  • Cơ khí: Hệ thống truyền động xe tải, máy tiện, (VD: John Deere).
  • Gia dụng: Máy giặt, máy nghiền.

Cách Chọn Dây Đai Thang Phù Hợp

Để chọn đai thang phù hợp, cần lưu ý:

  1. Loại dây đai: Bản A, B dùng cho tải nhẹ; C, D, E cho tải nặng; SPB, 8V cho hiệu suất cao (theo Bando).
  2. Chất liệu: Cao su tổng hợp cho môi trường thường; PU cho nhiệt độ cao, chống dầu (theo Gates).
  3. Kích thước: Đo chu vi (Li), bản rộng để khớp puly (VD: B50 = 50 inch).
  4. Môi trường: Nhiệt độ -35°C đến 80°C, tránh dầu, độ ẩm cao (theo Optibelt).

Lưu ý khi lắp đặt & bảo trì

  1. Độ căng dây: Lực căng quá lớn làm hỏng vòng bi, lực căng quá nhỏ gây trượt đai.
  2. Vệ sinh puly: Rãnh puly bị mòn hoặc bám dầu sẽ làm giảm 50% tuổi thọ đai thang.
  3. Thay thế đồng bộ: Trong hệ thống chạy nhiều dây (Multi-belt), nên thay cả bộ để đảm bảo lực căng đồng đều.

Mua Đai Thang Chính Hãng Ở Đâu?

Để mua đai thang chất lượng, hãy chọn Công ty TNHH Tâm Hồng Phúc:

  • Website: daycuroacongnghiep.com
  • Địa chỉ: 1288 Kha Vạn Cân, Linh Xuân, TP.HCM; 345 Lĩnh Nam, Vĩnh Hưng, Hà Nội
  • SĐT/Zalo: 0888 49 6272

Lợi ích:

  • Là đại lý cấp 1, cung cấp dây đai thang chính hãng từ các thương hiệu hàng đầu thế giới như Bando, Gates, Mitsuboshi, Optibelt.
  • Giá đai thang cạnh tranh, giao hàng nhanh toàn quốc.
  • Tư vấn tận tâm nhiệt tình.

Giá đai thang tham khảo (thị trường VN)

  • B50: 30.000 – 150.000 VNĐ.
  • C75: 70.000 – 250.000 VNĐ.
  • SPB-2000: 200.000 – 400.000 VNĐ.
    Lưu ý: Giá tùy mã và thương hiệu.

Đai thang là phụ tùng quan trọng trong các hệ thống truyền động, mang lại nhiều ưu điểm như dễ lắp đặt, chi phí thấp và khả năng hấp thụ rung động tốt. Tuy nhiên, để đảm bảo hiệu suất và tuổi thọ, cần lựa chọn loại dây đai phù hợp và bảo dưỡng định kỳ. Hy vọng bài viết này đã cung cấp thông tin hữu ích giúp bạn hiểu rõ hơn về dây đai thang và ứng dụng của nó trong thực tế.

Sales Engineer tại Công ty TNHH Tâm Hồng Phúc
